Radiale Belastungen

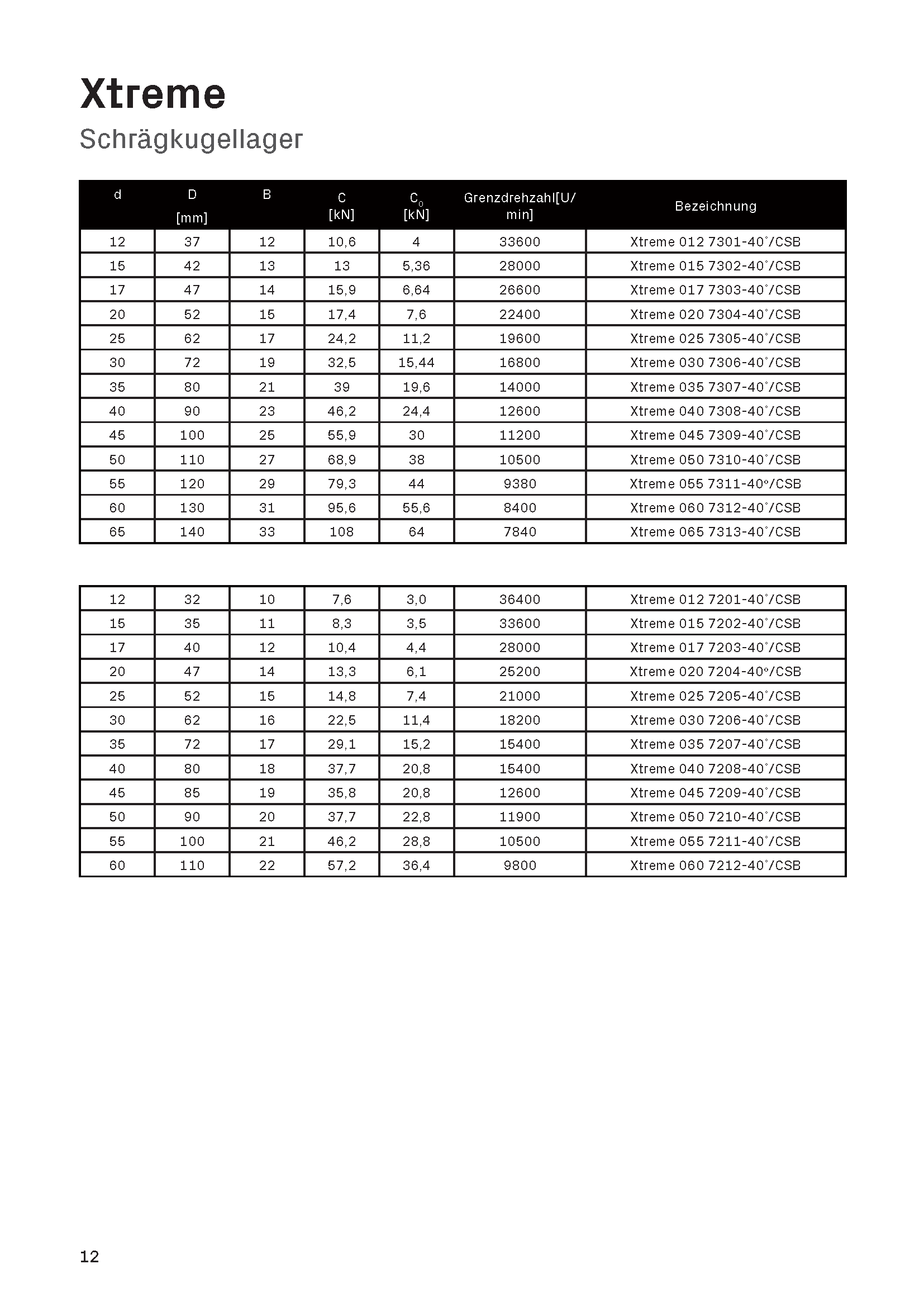

Das Schrägkugellager oder ACBB ist ein spezieller Kugellagertyp, der gleichzeitig radiale Belastungen (in beide Richtungen) und axiale Belastungen (in eine Richtung) aufnehmen kann. Die Innen- und Außenringe sind relativ zueinander so angeordnet, dass der Kontaktpunkt zwischen Kugel und Laufbahn nicht auf der vertikalen Mittellinie des Lagers liegt. Abhängig vom Kontaktwinkel kann die zulässige Axiallast höher oder niedriger sein. Abhängig von der Serie und dem Typ des ACBB können die Kontaktwinkel 15°, 25°, 30° und 40° betragen, wobei der größere Kontaktwinkel eine höhere axiale Lastaufnahme bietet und der niedrigere Kontaktwinkel bei höheren Geschwindigkeiten funktioniert.

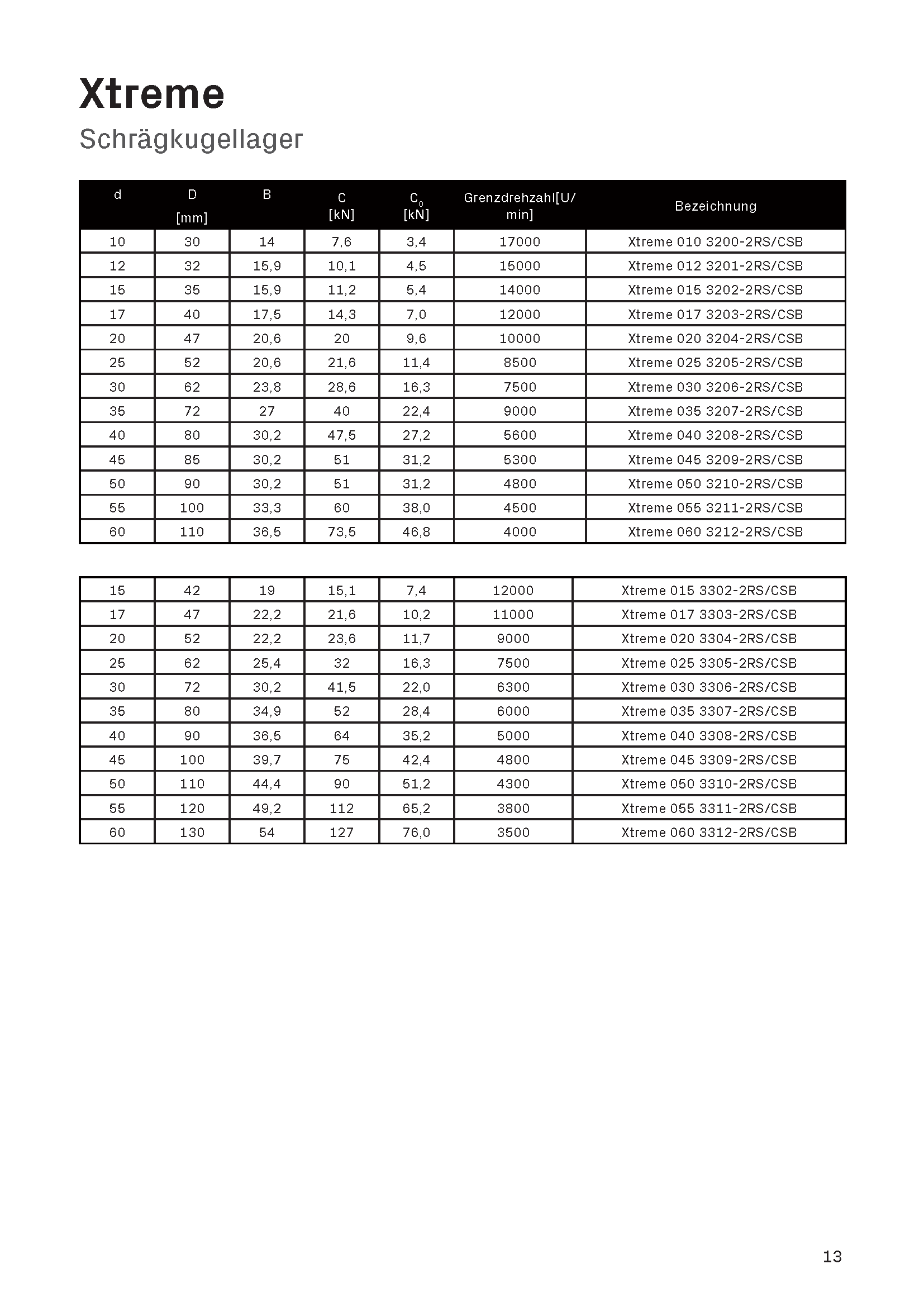

Diese Lager werden hauptsächlich paarweise verwendet, da bei radialer Belastung des Lagers eine Axialkraft entsteht. Daher sind ACBB als Einzel- oder Doppelreihen sowie als passende Paare erhältlich. Die sogenannte O-Anordnung (Face-to-Face) und zur Aufnahme noch höherer Axiallasten kann eine Tandemanordnung (T) oder eine TO- und TX-Anordnung verwendet werden.

Diese Lager sind mit verschiedenen Käfigmaterialien wie Stahlblech, Polymer oder bearbeitetem Messing und in verschiedenen Toleranzklassen erhältlich. Sie werden in verschiedenen Anwendungen wie Pumpen und Kompressoren, Spindeln, Elektromotoren, Verpackungsmaschinen, Bohrmaschinen und Radlagern eingesetzt.
